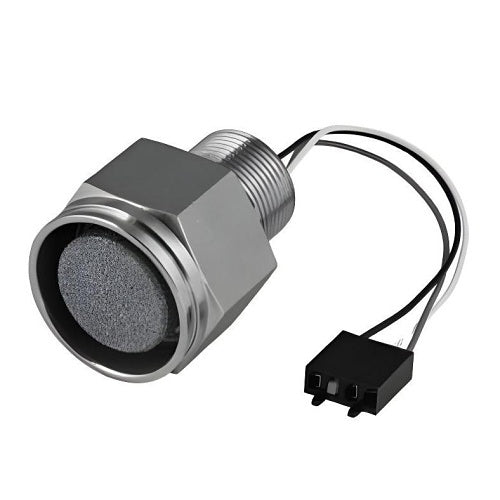

Jantung sensor katalitik terdiri dari sepasang pellistor (manik-manik) yang cocok dengan komputer yang memberikan hambatan listrik yang identik di udara bersih. Ketika gas yang mudah terbakar ada, manik aktif mengkatalisis molekul gas yang mudah terbakar, sedangkan manik tidak aktif (referensi) menyeimbangkan reaksi dan mengkompensasi perubahan normal di lingkungan sekitar. Desain dan konstruksi canggih sensor katalitik Det-Tronics memberikan sensitivitas, waktu respons, dan ketahanan yang sangat baik terhadap guncangan fisik dan getaran.
Semua sensor gas katalitik Det-Tronics tahan racun, dan dibuat dengan selubung baja tahan karat 316 satu bagian. Fitur lainnya termasuk penghalang termal integral untuk mencegah interaksi manik-manik, dan teknik pengikatan sinter untuk memastikan perlindungan superior terhadap interferensi elektromagnetik. Semua sensor dilengkapi dengan identifikasi ukiran laser dan label persetujuan yang akan tahan terhadap paparan lingkungan industri luar ruangan yang keras.
CGS dapat digunakan untuk mendeteksi hampir semua gas yang mudah terbakar, termasuk hidrogen, dan kompatibel dengan FlexVu ® UD10, Infiniti® U9500, pemancar Model 505, EQ22xxDCUEX, dan STB.
FITUR DAN KEUNTUNGAN| SPESIFIKASI | |
| Rentang Suhu | Operasi: –67°F hingga +257°F (–55°C hingga +125°C). Kinerja: –40°F hingga +167°F (–40°C hingga +75°C). |
| Rentang Kelembaban | 0 hingga 99% RH, tanpa kondensasi. |
| Waktu Respons | T50, dtk: <10 T90, dtk: <30 Verifikasi: FM, CSA, ATEX |
| Waktu Pemulihan | < 30 detik setelah terpapar metana murni. |
| Akurasi / Linearitas | ±3% LFL dari 0 hingga 50% LFL, ±5% LFL dari 51% hingga 100% LFL. |
| Pengkabelan | 2x22 AWG, 1x16 AWG, 600V, 20" |
| Pengulangan | ±1% LFL. |
| Stabilitas Jangka Panjang | Nol: < 1% LFL per bulan. Rentang: < 1% LFL per bulan di udara bersih. |
| Stabilitas Suhu | < ±5% LFL: –13°F hingga +167°F (–25°C hingga +75°C). < ±10% LFL: –40°F hingga –13°F (–40°C hingga –25°C). |
| Masa Pakai Sensor | 3 hingga 5 tahun, ketika lingkungan bebas dari zat dan kondisi yang diketahui merusak elemen penginderaan katalitik. |
| Masa Penyimpanan | Tidak terbatas, ketika disimpan dalam kemasan asli yang belum dibuka. |
| Siklus Kalibrasi | 30 hari setelah kalibrasi awal dan setiap 90 hari setelahnya, atau sesuai kebutuhan aplikasi dan lingkungan. |
| Imunitas RFI/EMI | Lihat spesifikasi pemancar yang dipilih. |
| Dimensi | 1,5 inci (3,8 cm) x 1,7 inci (4,4 cm) x 2,0 inci (5,2 cm) |
| Opsi ulir | • 3/4” NPT • M20 • M25. |
| Sertifikasi | FM/CSA: Kelas I, Div. 1, Grup B, C, & D Tamb = –40°C hingga +75°C Tahan ledakan terverifikasi: –40°F hingga +257°F (–40°C hingga +125°C) Kinerja terverifikasi: –40°F hingga +167°F (–40°C hingga +75°C) Mematuhi ANSI/ISA-12.13.01-2000. ATEX: CE 0539 II 2 G Ex db IIC T3/T5 DEMKO 02 ATEX 131323X T5 (Tamb = –40°C hingga +75°C) T3 (Tamb = –55°C hingga +125°C) IECEx: Ex db IIC T3/T5 IECEx ULD 10.0001X T5 (Tamb = –40°C hingga +75°C) T3 (Tamb = –55°C hingga +125°C) Standar EN/IEC: EN/IEC 60079-0: 2012/2011 EN/IEC 60079-1: 2014 EN 60079-29-1: 2007 |
