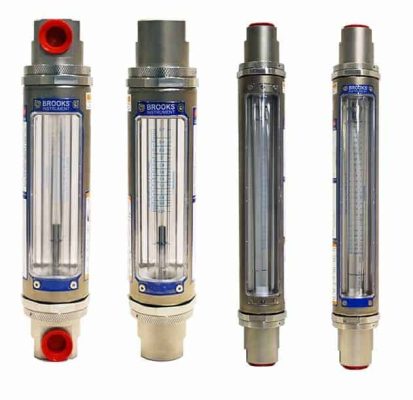

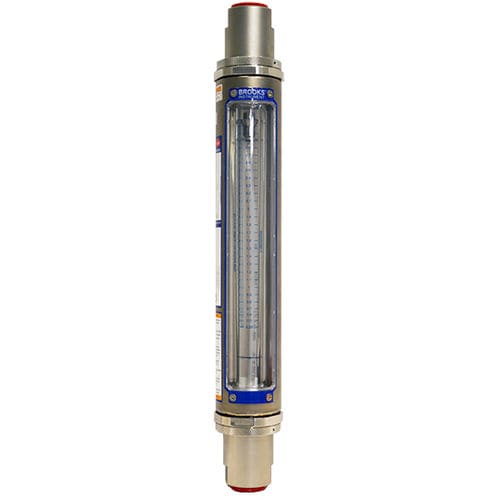

Flow Meter Area Variabel (Rotameter) Tabung Kaca Industri untuk Cairan

Fitur

Dapat dikonfigurasi untuk retrofit model GT1000, GT130x, dan Full-View®
Rangka baja tahan karat 316, pelindung keselamatan polikarbonat, dan fitting proses baja tahan karat bersertifikat ganda 316/316L
Sambungan proses dapat diputar 360°, jendela pandang 180°, opsi pemasangan di panel atau dinding
Alarm untuk aliran tinggi dan rendah (opsional untuk semua rentang aliran); Beli pada saat pemesanan atau tambahkan di lapangan
Pilih dari berbagai tingkat akurasi
Sambungan bergelang atau berulir tersedia (horizontal dan vertikal)
Skala yang dapat disesuaikan untuk mengimbangi variasi proses

Manfaat

Bahan konstruksi premium memastikan keamanan, daya tahan di dalam dan di luar ruangan
Pemasangan dan tampilan yang mudah dari sudut mana pun
Memantau kondisi aliran kritis dengan alarm opsional
Tidak memerlukan daya; mengurangi biaya pemasangan dan menyediakan pengukuran aliran di area berbahaya
Perawatan di tempat yang mudah: Bersihkan atau ganti tabung & pelampung tanpa melepas dari pipa proses
Katup integral opsional meminimalkan sambungan sehingga mengurangi titik kebocoran

Aplikasi

Spesifikasi

Jenis Produk

Pengukur Aliran Tabung Kaca VA

Pembeda

Ideal untuk cairan dan gas bersih

Dapat dikonfigurasi untuk retrofit model GT1000, GT130x, dan Full-View

Desain kokoh untuk penggunaan di dalam atau di luar ruangan

Tahan lama, bahkan di lingkungan yang keras atau berbahaya

Kinerja

Rentang Aliran (Kapasitas Skala Penuh)

Air
Hingga 0,41 gpm / 4.900 lph

Udara
Hingga 150 scfm / 270 m3n/jam

Lihat Tabel Kapasitas di Lembar Data

Akurasi

Standar: ±10%, ±5%, ±2% Skala Penuh, Kelas 2.5 sesuai VDI/VDE

Opsional: ±1% Skala Penuh, Kelas 1.6 sesuai VDI/VDE

Pengulangan

≤0,5% Skala Penuh

Mekanis

Bahan Tabung Pengukur	Kaca Borosilikat
Skala	Skala transparan. Dapat disesuaikan.
Panjang Skala	75mm, 127mm, dan 250mm
Graduasi Skala	Pilihan unit pembacaan langsung, milimeter atau persentase aliran maksimum dengan tag faktor.
Bahan Jendela	Polikarbonat dengan Penghambat UV
Bahan Pelampung	Ukuran 2 & 6: Carboloy® atau 316/316L (baja tahan karat bersertifikat ganda) Ukuran 7-10: 316/316L (baja tahan karat bersertifikat ganda)
Pemberhentian Pelampung	Teflon®
Rumah	Baja tahan karat 316
Opsi Blok Ujung	Baja tahan karat 316
Bahan O-Ring	Viton® Buna-N Kalrez® EPDM
Bahan Sambungan	Baja tahan karat 316
Sambungan Proses	Baja tahan karat 316

Peringkat
Tekanan Maks	Lihat Tabel Peringkat Tekanan Maksimum di Lembar Data
Suhu Maks	121^oC (250^oF)
Kategori PED	Memenuhi PED
Rentang Suhu Sekitar	-20–52°C (-4–125°F)
Rentang Suhu Cairan	1–121°C (33–250°F)
Alarm	Ukuran Tabung 2 & 6: Alarm Tinggi/Rendah Ring Initiator Ukuran Tabung 7-10: Alarm Tinggi/Rendah Sakelar Reed Persetujuan Area Berbahaya: Zona 1/Zona 2 (CSA/ATEX/IECex) - gas/debu. Metode perlindungan Ex-m (tanpa penghalang). Div 1/Div 2 (CSA) - gas/debu. Metode perlindungan I.S. / Non-incendive
