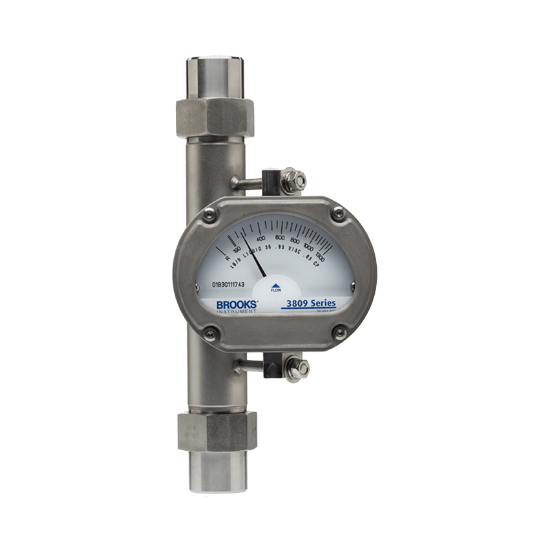

Pengukur Aliran Area Variabel Tabung Logam untuk Tekanan Tinggi dan Su

Fitur

Flow meter menawarkan rentang laju aliran yang sangat luas - mendukung laju aliran sangat rendah hingga sangat tinggi
Peringkat suhu dari -325°F hingga 788°F (-198°C hingga 420°C)
Peringkat tekanan hingga 6.000 psi (produk standar) dan hingga 20.000 psi (model khusus)
Layar LCD yang ditingkatkan dengan antarmuka operator lokal (opsional)
Fungsi alarm aliran tinggi/rendah yang memenuhi persyaratan SIL 2
Rumah tahan api baja tahan karat 316SS memenuhi peringkat area berbahaya kelompok gas ATEX IIC/Kelas 1 Div 1
Pilihan bahan basah tahan korosi dan rumah indikator untuk memenuhi kebutuhan aplikasi yang menuntut
Permukaan penyegelan gasket memenuhi persyaratan ASME, tidak diperlukan gasket khusus
Pemancar aliran tersedia dengan kapabilitas HART® 7 atau FOUNDATION^TM Fieldbus dan memiliki persetujuan di seluruh dunia

Model

	3809G	3809G ELF	3809G TFE Lined	3810G
Differentiator	Flow Meter	Flow Meter	Flow Meter	Flow Meter
Tipe Cairan	Cairan Bersih Gas Uap	Cairan Bersih Gas Uap	Cairan Bersih Gas Uap	Cairan Bersih Gas Uap
Rentang Aliran (Kapasitas Skala Penuh)	Rentang Aliran - Air: 440 GPM / 100.000 l/h Rentang Aliran - Udara: 750 SCFM / 1200 m3n/jam	Rentang Aliran - Air: 11 GPH / 42 l/h Rentang Aliran - Udara: 53 SCFH / 1.4 m3n/jam	Rentang Aliran - Air: 66 GPM / 15.000 l/h Rentang Aliran - Udara: 280 SCFM / 470 m3n/jam	Rentang Aliran - Air: 88 GPM / 20.000 l/h Rentang Aliran - Udara: 390 SCFM / 650 m3n/jam
Akurasi	+/- 2% Skala Penuh / Kelas 1.6 VDI / VDE +/- 1% Skala Penuh	+/- 5% Skala Penuh / Kelas 4 VDI / VDE +/- 3% Skala Penuh / Kelas 2.5 VDI / VDE	+/- 2% Skala Penuh / Kelas 1.6 VDI / VDE	+/- 5% Skala Penuh / Kelas 4 VDI / VDE +/- 3% Skala Penuh / Kelas 2.5 VDI / VDE
Tekanan Maks	6000 PSIG / 413.7 bar Lihat Tabel Tekanan / Suhu	6000 PSIG / 413.7 bar Lihat Tabel Tekanan / Suhu	Berdasarkan peringkat flensa yang dipilih Lihat Tabel Tekanan / Suhu	2567 PSIG / 177 bar Lihat Tabel Tekanan / Suhu
Bahan Basah	Baja Tahan Karat 316 / 316L, Paduan 625, Hastelloy C-276, Titanium GR II	Baja Tahan Karat 316 / 316L, Paduan 625, Hastelloy C-276, Titanium GR II	Baja Tahan Karat 316/316L dengan lapisan Tefzel	Baja Tahan Karat 316 / 316L,
Koneksi Proses	Semua bahan: NPT, Rc (BSP) Female Semua bahan: Flensa 150#, 300#, 600# sesuai ASME B16.5 Semua bahan: Flensa DIN PN40 Semua bahan: Flensa JIS B2220 DIN 10K, 20K	Semua bahan: NPT, Rc (BSP) Female Semua bahan: Flensa 150#, 300#, 600# sesuai ASME B16.5 Semua bahan: Flensa DIN PN40 Semua bahan: Flensa JIS B2220 DIN 10K, 20K	NPT (Perempuan) Flensa Slip-on ANSI Flensa 150#, 300#	NPT, Rc (BSP) Female Flensa 150#, 300# sesuai ASME B16.5 Flensa DIN PN40
Komunikasi Analog	Pemancar Output 4-20 mA	Pemancar Output 4-20 mA	Pemancar Output 4-20 mA	Tidak Ada
Komunikasi Digital	HART® 7 FOUNDATION^TM Fieldbus (EMERSON™ berkualitas)	HART® 7 FOUNDATION^TM Fieldbus (EMERSON™ berkualitas)	HART® 7 FOUNDATION^TM Fieldbus (EMERSON™ berkualitas)	HART® 7 FOUNDATION^TM Fieldbus (EMERSON™ berkualitas)
Alarm	Satu atau dua sakelar induktif - Semua Ukuran	Satu atau dua kontak alarm dengan pemancar - Semua Ukuran	Satu atau dua sakelar induktif - Semua Ukuran	Tidak Ada
