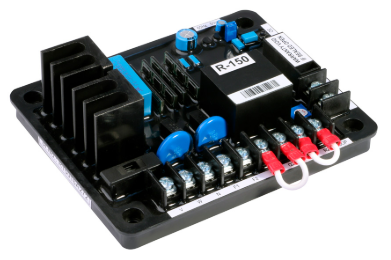

PerKins AVR R150 adalah regulator tegangan otomatis berkualitas tinggi yang dirancang untuk memberikan kontrol tegangan yang stabil dan akurat untuk genset Perkins. Ini memastikan output daya yang konsisten dengan secara otomatis menyesuaikan eksitasi di bawah kondisi beban yang bervariasi, membantu melindungi peralatan listrik yang sensitif dan meningkatkan efisiensi generator. AVR R150 cocok untuk aplikasi daya industri, komersial, dan siaga di mana keandalan dan kinerja sangat penting.
Spesifikasi
1) Masukan Sensor
- Tegangan: 240 V AC ±10% untuk 1 fasa, 380 V hingga 480 V AC ±10% untuk 3 fasa, sensor 2 saluran AVR Mendeteksi rata-rata sebenarnya dari bentuk gelombang antara saluran dan saluran. Gunakan Jaringan Resistif (SMD) untuk penginderaan dan kontrol tegangan/regulasi yang bebas masalah.
2) Daya masukan
- Tegangan: 415V untuk 3 fasa dan 240V untuk 1 fasa
- Frekuensi: 50/60Hz
3) Daya keluaran
- Tegangan: 105 V DC pada masukan 240V AC
- Arus:
• 6 Amper DC Berkelanjutan
• 8 Amper selama 30 detik. (bila diizinkan oleh resistansi medan)
4) Suhu pengoperasian: -20ºC hingga +70ºC
5) Suhu penyimpanan: -40ºC hingga +80ºC
6) Pengaturan tegangan: minimum ± 10% dari tegangan terukur.
7) Penyesuaian stabilitas: dapat disesuaikan untuk mencapai keadaan stabil. Stabilitas respons sesaat yang baik.
8) Penyesuaian tegangan jarak jauh: untuk mencapai ±10% dari tegangan terminal yang disetel (dengan pot 2W/2.5W, 1 Watt).
9) Penurunan untuk operasi paralel: penurunan 4% untuk 5 Amper dari fasa «U».
10) Masukan tambahan A1 & A2: ±4.5V DC akan mengubah tegangan terminal sebesar ±10%.
11) Penyesuaian pengurangan frekuensi: tersedia di bawah 46 Hz untuk 50 Hz dan di bawah 56 Hz untuk 60 Hz.
12) Tegangan Akumulasi: ≥ 2 Volt (LN)
13) Pengaturan tegangan: ±0.8% pada ujung AVR.
14) Pergeseran termal: ± 1% ketika suhu berubah 30º C.
15) Waktu respons: kurang dari 50 milidetik.
16) Respons loop tertutup: biasanya 0.5 detik untuk mengembalikan hingga 98% dari tegangan yang disetel untuk rasio pemaksaan medan 1:2.
17) Perlindungan kehilangan sensor: tegangan akan berkurang ketika sirkuit sensor terbuka.
18) Perlindungan beban berlebih: 10V DC hingga 85V DC. Titik Setel: 60 V DC
19) Perlindungan Sekering: 6 Amper, 240 Volt AC.
20) Semua potensiometer: multi-putaran kecuali pot Droop (Droop-satu putaran)
21) Penyegelan Potensiometer: kecuali untuk pot V-trim, semua pot disegel.
22) Indikator mati frekuensi: LED disediakan (UF).
23) Indikator Kehilangan Sensasi: Ada LED (SL).
24) Indikator Eksitasi Berlebih: LED disediakan (OE).
25) Perlindungan pada perangkat: Snubber RC yang sesuai disediakan untuk peralatan yang digunakan untuk melindungi unit ini dari lonjakan.
26) Detail kemasan/penutup: komponen pada AVR harus sepenuhnya tertutup dengan senyawa plastik PU yang sesuai untuk menyerap impuls/getaran selama pengoperasian.
27) Detail Eksitasi Generator: (tipikal)
- Penuh kursi:
• Tegangan Eksitasi: 40 hingga 50 Volt
• Arus Eksitasi: 2.5 hingga 5.0 Amper
28) Penandaan Terminal: lihat gambar
29) Tes AVR: Tes Tulis, Siklus Termal, Tes Statis, Tes Variasi Tegangan, Tes Konfigurasi, Tes FRO, Tes Stabilitas, Tes QDC, Tes Tegangan Jarak Jauh, Tes Tegangan Input DC.
30) Ukuran:
- Keseluruhan: 135 x 110 x 47.5 (mm)
- Pemasangan: 115 x 90 (dalam mm)
- Diameter lubang pemasangan: 9 (mm)
31) Berat: 320 gram
